电动高压闸阀

阀门型号：Z941Y，Z941W

通径规格：DN50～DN600

结构形式：直通式

阀体材质：WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV

公称压力：PN100-PN250

适用温度：-29℃～550℃

应用范围：油品、蒸汽、石油、化工、火力电站

电动高压闸阀简介：

电动高压闸阀属整体直通铸造(锻造)阀，由高压闸阀与电动执行器组成，中部采用阀盖连接，阀体材料为铬钼钒钢，密封圈材料有低碳钢或者柔性石墨316丝（网），在高温高压工况下具有良好的密封性能，电动高压闸阀适用于工作压力在10MPa~25MPa，温度≤550℃的介质工况当中，广泛应用于水、蒸汽、油品、过热蒸汽的管道上。

电动高压闸阀标准规范：

结构长度：GB/T12221

法兰尺寸：JB79

检验与试验：JB/T9092

碳钢：GB/T12229

不锈钢：GB/T12230

防护等级：IP55(可定制IP67)
隔爆标志：ExdⅡBT4

环境温度：-20～+60℃
环境湿度：≤90%

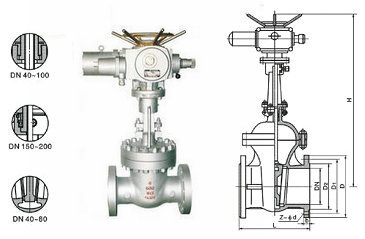

电动高压闸阀结构图

电动高压闸阀结构特点：

1·阀门采用压力自紧式密封或阀体、阀盖垫片密封结构，使用安全可靠。

2·阀瓣采用双闸板中间带万向顶结构，能自动调整阀瓣与阀座密封面吻合度，保证阀门的密封.此结构维修方便，节约费用，阀瓣互换性较好。

3·阀瓣、阀座密封面用钴铬钨硬质合金由等离子喷焊而成，密封面硬度高，耐磨擦，抗擦伤，使用寿命长。

4·阀杆用渗氮钢制成，表面氮化处理，硬度高，抗擦伤，耐腐蚀，使用寿命长。

5·电动装置配有转矩控制机构、现场操作机构和手、电动切换机构。

电动高压闸阀技术参数：

公称通径	DN50～DN600（mm）
公称压力	PN10-25.0Mpa
连接方式	法兰式，焊接式
控制方式	电动控制（电源驱动）
温度范围	-29℃～550℃
电源电压	交流380V（或220V），50Hz（可定制60Hz）
阀体材质	WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV
手动功能	可配手轮

声明：本文中所有文字、数据、图片均只适用于参考，电动高压闸阀性能参数、结构尺寸参数、电动高压闸阀价格等详情，请联系我们获取，电话：021-69898665!
