• 电动法兰闸阀Z941H
电动法兰闸阀Z941H

阀门型号:Z941H,Z941W

通径规格:DN50-DN600

结构形式:直通式

阀体材质:铸钢WCB、不锈钢304、不锈钢316

公称压力:PN16、PN25、PN40、PN64

适用温度:-40℃~450℃

应用范围:工业、水、蒸汽、油品、污水

Z941H/Y/W电动法兰闸阀适用于公称压力PN1.6~16.0MPa,工作温度≤-29℃~550℃的石油、化工、水力、火力电站各种系统的管路上,切断或接通管路介质。适用介质为:水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。

结构与特点
1、选材考究,符合国内外相关标准,材料的全面质量高。
2、符合国内外先进标准的要求,密封可靠、性能优良、造型美观。
3、密封副配对先进合理,闸板和阀座的密封面采用不同硬度的司太立(Stellite)钴基硬质合金堆焊而成,密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
4、阀杆经调质及表面氮化处理,有良好的抗腐蚀性、抗擦伤性和耐磨性。
5、采用楔式弹性闸板结构,中大口径设置推力轴承,磨擦力小,并配有撞击手动,启闭轻松自如。
6、可采用各种配管法兰标准及法兰密封面形式,满足各种工程需要及用户要求。

电动法兰闸阀  应用规范

设计与制造

GB/T12234

连接端尺寸

结构长度

GB/T12221

法兰尺寸

JB79

检验与试验

JB/T9092

材 料

碳钢

GB/T12229

不锈钢

GB/T12230

标 志

GB/T12220

供 货

JB/T79

电动法兰闸阀  主要零件材料

阀体

阀盖

阀板

阀座

阀杆

填料

适用介质

适用温度
(≤℃)

WCB

WCB+D507MO

 D577

2Crl3

柔性石墨

水、油品、蒸汽

425

ZGlCr5MO

ZGlCr5M0+
Stellite12

1Crl8Ni9+
Stellite6

25Cr2M01VA

柔性石墨

水、油品、蒸汽

550

ZGlCrl8Ni9Ti

Crl了Ni2

1Crl8Ni9+
Stellite6

1Crl8Ni9Ti

PTFE

硝酸类、碱类

200

ZG00Crl7Nil4M02

316L+
Stellite12

316L+Stel1ite6

316L

PTFE

尿素、甲铵液、磷酸

200

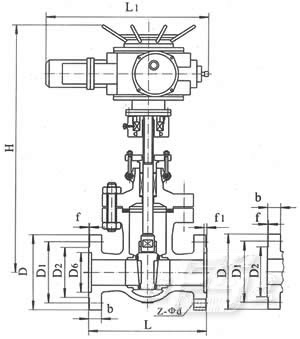

电动法兰闸阀  主要外形尺寸

公称压力
PN(MPa)

公称通径
DN(mm)

标准值

参考值

电装型号

L

D

D1

D2

D6

b

f

f1

Z-φd

L1

H

质量(kg)

1.6

50

250

160

125

100


16

3


4-φ18

590

678

90

DZWl0A

65

265

180

145

120


18

3


4-φ18

590

693

96

DZWl5A

80

280

195

160

135


20

3


8-φ18

590

755

108

DZW20A

100

300

215

180

155


20

3


8-φ18

590

820

126

DZW20A

150

350

280

240

210


24

3


8-φ23

590

994

199

DZW20A

200

400

335

295

265


26

3


12-φ23

590

1138

254

DZW30A

250

450

405

355

320


30

3


12-φ25

810

1409

 310

DZW45A

300

500

460

410

375


30

4


12-φ25

810

1588

391

DZW60

350

550

520

470

435


34

4


16-φ25

830

1755

729

DZW90

400

600

580

525

485


36

4


16-φ30

830

1902

992

DZWl20

450

650

640

585

545


40

4


20-φ30

870

214l

1168

DZWl80

500

700

705

650

608


44

4


20-φ34

870

2276

1222

DZW250

600

800

840

770

718


48

5


20-φ41

870

2474

1376

DZW250

2.5

50

250

160

125

100


20

3


4-φ18

590

678

95

DZWl0A

65

265

180

145

120


22

3


4-φ18

590

693

99

DZWl5A

80

280

195

160

135


22

3


8-φ18

590

755

113

DZW20A

100

300

230

190

160


24

3


8-φ23

590

820

132

DZW20A

150

350

300

250

218


30

3


8-φ25

590

934

206

DZW30A

200

400

360

310

278


34

3


12-φ25

590

1138

257

DZW30A

250

450

425

370

332


36

3


12-φ30

810

1409

317

DZW45A

300

500

485

430

390


40

4


16-φ30

810

1588

412

DZW60A

350

550

550

490

448


44

4


16-φ34

830

1750

750

DZW90

400

600

610

550

505


48

4


16-φ34

830

1902

1042

DZWl20

450

650

660

600

555


50

4


20-φ34

870

2141

1275

DZWl20

500

700

730

660

610


52

4


20-φ41

870

2276

1420

DZWl80

600

800

840

770

718


56

5


20-φ41

870

2474

1522

DZW250


声明:本文中所有文字、数据、图片均只适用于参考,电动法兰闸阀Z941H性能参数、结构尺寸参数、电动法兰闸阀Z941H价格等详情,请联系我们获取,电话:021-69898665!
