Z41H、Z41Y铸钢闸阀

阀门型号：Z41H/Z41Y

通径规格：DN15~1200mm

结构形式：明杆楔式刚性单闸板

阀体材质：WCB

公称压力：PN1.0~10.0MPa/ANSI150~2500Lb

适用温度：≤425℃

应用范围：石油、化工、制药、化肥、电力行业等各种工况上

【产品说明】

Z41H、Z41Y铸钢闸阀：手动、法兰连接、明杆楔式刚性单闸板，阀座密封面材料为硬质合金，压力级 150(Lb)~600(Lb)，阀体材料为碳素钢(Z41Y-150(Lb)~600(Lb) )、铬钼钢(Z41Y-300(Lb)I Z41Y-400(Lb)I)、不锈钢(Z41Y-150(Lb)P~600(Lb)P Z41Y-150(Lb)R~600(Lb)R Z41H-600(Lb)P Z41H-600(Lb)R)的美标闸阀。

【结构简图】

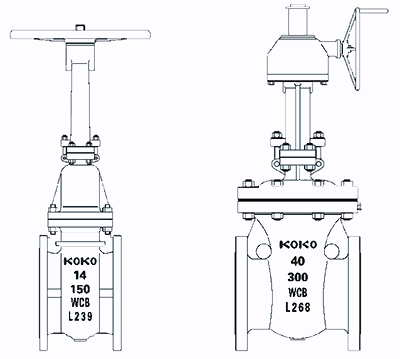

Z41H、Z41Y铸钢闸阀结构图

【性能参数】

铸钢闸阀型号	压力级(Lb)	适用温度/℃	适用介质
Z41Y-150(Lb)~600(Lb)	150~600	≤425	水、蒸汽、油品等
Z41Y-150(Lb)P~600(Lb)P	150~600	≤150	硝酸等腐蚀性介质

【零件材料】

铸钢闸阀型号	材料
铸钢闸阀型号	阀体、阀盖	阀杆	闸板	填料、垫圈
Z41Y-150(Lb)~600(Lb)	WCB	2Cr13	WCB	V形聚四氟乙烯、柔性石墨环、柔性石墨缠绕垫、聚四氟乙烯片
Z41Y-150(Lb)P~600(Lb)P	ZG1Cr18Ni9Ti	1Cr18Ni9Ti	ZG1Cr18Ni9Ti	V形聚四氟乙烯、柔性石墨环、柔性石墨缠绕垫、聚四氟乙烯片

【外形尺寸】

DN/in	L	H	D	D1	D2	b	z×Φd	D0
50/2"	178	409	152	120.5	92	19.1	4×Φ19	200
80/3"	203	470	190	152.5	127	23.9	4×Φ19	250
100/4"	229	590	229	190.5	157	23.9	8×Φ22	300
150/6"	267	630	279	241.5	216	25.4	8×Φ22	300
200/8"	292	960	343	298.5	270	28.5	8×Φ22	350
250/10"	330	1158	406	362	324	30.2	12×Φ25	400
300/12"	356	1378	483	432	381	31.8	12×Φ25	450
350/14"	381	1543	533	176.5	413	35	12×Φ29	500
400/16"	406	1738	597	539.5	470	36.6	16×Φ29	600
450/18"	432	1959	635	578	533	39.7	16×Φ32	600
500/20"	457	2214	698	635	584	42.9	20×Φ32	680
600/24"	508	2599	813	749.5	692	47.7	20×Φ35	760
750/30"	610	3183	985	914	857	74.5	28×Φ35	915
900/36"	711	3737	1170	1086	1022	90.5	32×Φ41	915

声明：本文中所有文字、数据、图片均只适用于参考，Z41H、Z41Y铸钢闸阀性能参数、结构尺寸参数、Z41H、Z41Y铸钢闸阀价格等详情，请联系我们获取，电话：021-69898665!
