• 三通球阀
三通球阀

阀门型号:q44f,q45f,q644f,q645f,q944f,q945

通径规格:DN15~250mm

结构形式:T型,L型

阀体材质:WCB/SS304/SS316等

公称压力:PN1.0~4.0MPa/300Lb

适用温度:≤150℃,可订做耐高温

应用范围:石油、化工、制药、化肥、电力行业等各种工况上

【阀门用途】

三通球阀适用于在对腐蚀或非腐蚀性液体、气体、粉末介质实现切换、混合和分流;开闭过程中,流路通畅减小了压力损失,操作省力、维修方便;五种流向类型满足不同工艺要求,可进行手、气动、电动控制。

【常见型号】

三通球阀常见的型号有:q44f、q45f、q644f、q645f、q944f、q945f等。

【阀门特点】

1、阀座可设计成四面座浮动球和固定球,流态稳定,密封可靠;

2、三通球阀结构可设计成侧装式和顶装式,双向密封设计;流向切换绝无串流;

3、防飞出阀杆设计;

4、防静电设计;

5、两位(开和关位置)锁定设计。

【执行标准】

设计规范: GB/T 12237 API 6D API 608 BS 5351

结构长度: GB/T 12221 ASME B16.10

法兰连接: GB/T 9113 ASME B16.5

试验与检验:GB/T 13927 API 598 API 6D

【结构图片】

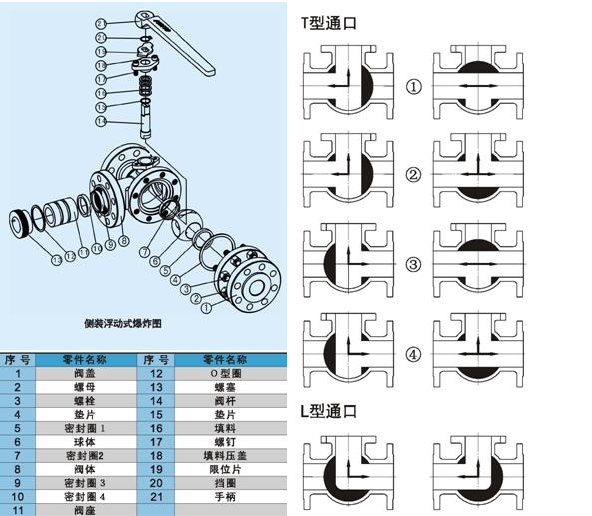

三通球阀结构图

【外形尺寸及重量】

CLASS150、PN1.6MPa公称压力下的三通球阀外形尺寸及重量:

DNNPSLdoHH1H2LoW重量(kg)
151/2140139070/160/3
203/41501510686/230/4
2511602510988/230/6
321 1/4/32125106/400/10
401 1/221038149132/400/14
50222051154137/400/20
652 1/225064189162/700/25
80326076198170/700/32
1004330102254229/1050/45
1255430127273247/1050//
1506510152//314/450/
2008580203//430/600/
25010670250//475/600/

CLASS300、PN2.5MPa、PN4.0MPa公称压力下的三通球阀外形尺寸及重量:


DNNPSLdoHH1H2LoW重量(kg)
151/2140139070/160/3
203/41651510686/230/4
2511652510988/230/6.5
321 1/422032125106/400/11
401 1/225038149132/400/15
50226051154137/400/21.5
652 1/232064189162/700//
80332076198170/700/35
1004370102254229/1050/49
1255510127273247/1050//
1506510152//314/450/
2008580203//430/600/
25010670250//475/600/


声明:本文中所有文字、数据、图片均只适用于参考,三通球阀性能参数、结构尺寸参数、三通球阀价格等详情,请联系我们获取,电话:021-69898665!
