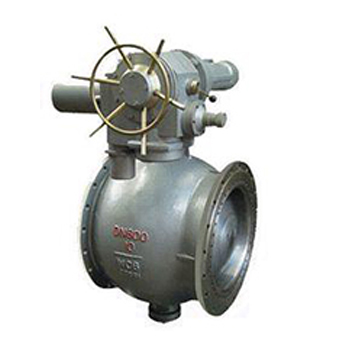

偏心半球阀

阀门型号:PQ640H,PQ640Y,PY640F

通径规格:DN15~1200mm

结构形式:直通式

阀体材质:WCB/SS304/SS316等

公称压力:PN1.0~6.4MPa

适用温度:≤150℃,可订做耐高温

应用范围:石油、化工、制药、化肥、电力行业等各种工况上

【阀门用途】

偏心半球阀也叫C型球阀是靠旋转半球来使阀门畅通或闭塞。其开关轻便,体积小,可以做成很大口径,密封可靠,结构简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀。广泛适用于石油、化工、城市给排水等要求严格密封的工况。
阀门型号:上装偏心半球阀系列型号有DYQ340H、DYQ340Y、DYQ340F;侧装偏心半球阀系列型号有PQ640H、PQ640Y、PY640F。

【阀门特点】

1.偏心半球阀流体阻力小,其阻力系数与同长度的管段相等;

2.结构简单、体积小、重量轻;

3.紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用;

4.偏心结构设计,阀门打开时迅速脱离阀座,减少摩擦,提高寿命;

5.维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便;

6.偏心半球阀在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀;

7.适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。

【执行标准】

设计规范: API 6D API 608 BS 5351 GB/T12237

结构长度: ASME B16.10 GB/T12221

法兰连接: ASME B16.5 GB/T9113

试验与检验:GB/T 13927 API 598 API 6D

【性能参数】

工作压力(MPa)1.6~10.0 (Calss150-Calss600)
口径(mm)DN15-DN1200 1/2″-48″
适用介质水、油、气、醋酸类、硝酸类等其他介质
材料阀体WCB CF8 CF8M CF3 CF3M
球体WCB CF8 CF8M CF3 CF3M
阀杆2Cr13 F304 F316 F304L F316L
密封面PTFE RPTFE PEEK 司太立合金 碳化钨
填料柔性石墨

【结构示意图】

偏心半球阀结构示意图

图中数字注释:1表示阀体,2表示压紧圈。3表示轴套,4表示阀座,5表示球冠,6表示阀盖,7表示填料,8表示偏心轴。

【主要外形尺寸】

1.6MPa公称压力下的偏心半球阀外形尺寸:

DN506580100125150200250300350400450500600
L178190203229254267292330356381406432457509
H242269292330345370405480520570630695740860
D165185200220250285340405460520580640715840
D1125145160180210240295355410470525585650770
D29911813215618421126631937042948054609720
C2020202222242426283032343638

2.5MPa公称压力下的偏心半球阀外形尺寸:

DN506580100125150200250300350400450500600
L178190203229254267292330356381406432457508
H242269292330345370405480520570630695740860
D165185200235270300360425485555620670730845
D1125145160190220250310370430490550600660770
D299118132156184211274330389448503548609720
C2022242426283032343840424446


声明:本文中所有文字、数据、图片均只适用于参考,偏心半球阀性能参数、结构尺寸参数、偏心半球阀价格等详情,请联系我们获取,电话:021-69898665!
