• 硬密封固定球阀
硬密封固定球阀

阀门型号:Q347H、Q347Y

通径规格:DN15~700mm

结构形式:直通固定式

阀体材质:WCB/SS304/SS316等

公称压力:PN1.0~10.0MPa/ANSI150~2500Lb

适用温度:-29~550℃

应用范围:水系统、石油、化工、制药、化肥、电力行业等各种工况上

【产品用途】

Q347H、Q347F硬密封固定球阀广泛用于石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中;化工产品、医药和食品生产中;水电、火电和核电的电力生产系统中;城市和工业企业的给排水、供热和供气系统中。

【结构简图】

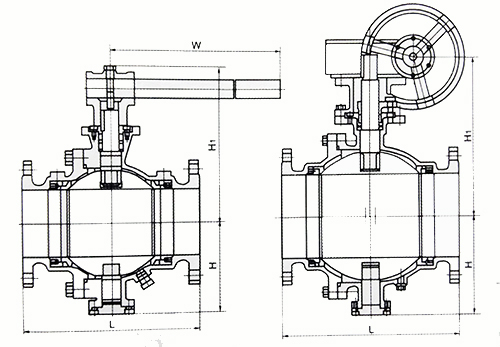

q347h/q347f硬密封固定球阀结构示意图

【基本型号】

硬密封固定球阀常见的型号有Q47H、Q47Y、Q347H、Q347Y、Q347F、Q647H、Q647Y、Q947H、Q947Y等。

【执行标准】

设计和制造标准:GB/T12237
结构长度标准:GB/T12221
阀门检验和试验标准:GB/T13927
连接法兰标准:JB/T79.1 GB/T9113.1-9113.4

【零件材质】

阀体阀杆阀球密封面垫片填料工作温度适用介质
WCB1Cr131Cr13

1Cr13

司太立合金

本体材料

柔性石墨

不锈钢加柔性石墨

08软钢

F304 F316

柔性石墨

编结石墨

-29-425℃水、蒸汽、油品
WC615CrMo15CrMo-29-425℃
WC925Cr2MoV25Cr2Mov
LCB304304-46-354℃
CF8304304-196-600℃部分酸、碱
CF3304L304L
CF8M316316
CF3M316L316L

【外形尺寸】

PN1.6MPa下的硬密封固定球阀外形尺寸

DN253240506580100125150200250300350400450500600700
d1253240506580100125150200250300337387438498591686
L16518019021624128330535639445753361068676286491410671245
H505580102114127152184219273360395430470550580700800

PN2.5MPa下的硬密封固定球阀外形尺寸

DN253240506580100125150200250300350400450500600700
d1253240506580100125150200250300337387438498591686
L16518019021624128330538140350264864876283891499111431346
H505580102114127152184219273395395430470550580700800


声明:本文中所有文字、数据、图片均只适用于参考,硬密封固定球阀性能参数、结构尺寸参数、硬密封固定球阀价格等详情,请联系我们获取,电话:021-69898665!
