卫生级蝶阀

阀门型号:D81F/D681F/D981F

通径规格:DN10-DN50

结构形式:中线式

阀体材质:不锈钢304.316

公称压力:0.6-6.4MPA

适用温度:-30~+150℃

应用范围:空气、水、蒸气、油品等。

D81F卫生级蝶阀/D681F气动卫生级蝶阀/D981F电动卫生级蝶阀采用标准电子抛光,光滑表面确保清洁,无介质积存区域,不会产生潜在的污染。卫生级蝶阀属于快速拆装阀,使阀门打开和维修快捷容易,使过程停机时间缩短。卫生级蝶阀广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。卫生级蝶阀具有结构紧凑、装拆方便等优点。
1、设计新颖、合理、结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装,维修方便。
4、密封材料耐老化、耐腐蚀,使用寿命长等特点。

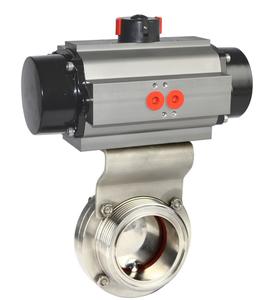

卫生级气动蝶阀卫生级电动蝶阀
卫生级蝶阀 采用标准
设计标准:GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
卫生级蝶阀 主要技术参数
公称通径
DN(mm)
15~150
公称压力
PN(MPa)
0.6
1.0
1.6
试验压力
强度试验
0.9
1.5
2.4
密封试验
0.66
1.1
1.76
气密封试验
0.6
0.6
0.6
适用介质
空气、水、蒸气、油品等。
驱动形式
手动、蜗杆蜗轮传动、气传动、电传动。
连接方式
快装式、卡箍式、外螺纹、焊接式等
卫生级蝶阀 主要零件材料
零件名称
材料
阀体
304、316、316L
蝶板
304、316、316L
密封圈
硅橡胶、氟橡胶、聚四氟
阀杆
304、316、316L
填料
硅橡胶、氟橡胶、聚四氟

卫生级蝶阀 密封材料选用和适用温度

材料品种
聚四氟乙烯
硅橡胶
氟橡胶
天然橡胶
尼龙
英语简称
PTFE
SI
VITON
NR
PA
型号代号
F或XC、JC
XD或JD
XE或JE
X1
N
耐*高温度
232℃
250℃
204℃
85℃
93℃
耐*低温度
-268℃
-70℃
-23℃
-20℃
-73℃
适用工作温度
-30~+150℃
-70~+150℃
-23~+60℃
-20~+85℃
-30~+93℃

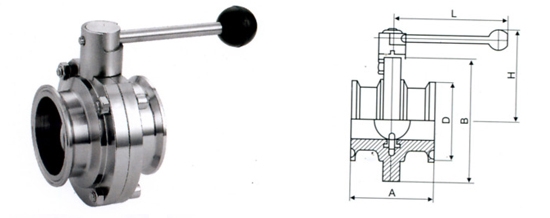

卫生级蝶阀 主要外形尺寸


规格 (ISO)
A
B
D
L
H
Kg
20
50
78
19.05
130
82
1.2
25
50
78
25.4
130
82
1.2
32
50
78
31.8
130
82
1.05
38
50
86
38.1
130
86
1.2
51
52
102
50.8
140
96
1.7
63
56
115
63.5
150
103
2.1
76
56
128
76.1
150
110
2.4
89
60
139
88.9
170
116
2.7
102
64
154
101.6
170
122
3.05
108
64
159
108
170
126
3.15
133
80
138
133
190
138
5.2
159
90
215
159
190
153
9.2


声明:本文中所有文字、数据、图片均只适用于参考,卫生级蝶阀性能参数、结构尺寸参数、卫生级蝶阀价格等详情,请联系我们获取,电话:021-69898665!
