• 自力式差压调节阀
自力式差压调节阀

阀门型号:ZZCV

通径规格:

结构形式:

阀体材质:

公称压力:

适用温度:

应用范围:

■ 自力式差压调节阀概述

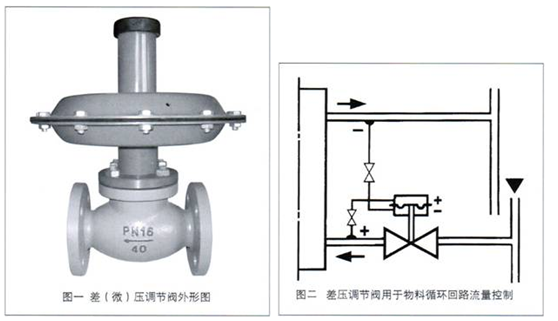

    ZZC(V)自力式差压调节阀是一种不需要外加能源的执行器产品。可用于公称压力PN01,PN10。差(微)压均可分段调节。从50mm.W.C至0.1MPa。其用途十分广泛,可用于工业燃烧炉系统。控制两种物料,如煤气、空气流量配比,以达理想燃烧。用于氢冷发电组密封油系统,控制密封油与氢气间压力差,以确保可靠密封。当差压阀的低压端通大气即为微压阀(差压阀负压,端压,力为零)。

■ 自力式差压调节阀特点

﹡无需停止生产即进行设定值的调整;
﹡无填料,阀杆上、下活动时不存在磨擦,上密封******可靠;
﹡执行机构敏感元件灵敏,极微小的压力变化会被感测出来;
﹡阀体为四通形式,因而K、B型可通用一种阀体。

■ 自力式差压调节阀主要技术参数和性能指标(表一)

公称通径DN(mm)

20

25

32

40

50

65

80

100

额定流量
系效Kv

ZZCP / ZZVP

8

11

20

32

50

80

100

160

ZZCN





53

83



额定行程(mm)

6

8

10

15

20

公称压力PN(MPa)

0.10    1.0

差压调节范围(kPa)

0.5~5.5  5~10   9~14  13~19  18~24 22~28  26~33  31~38
36~44  42~51 49~58  56~66  64~78  76~90  8~100

介质温度(℃)

≤80

调节精度(%)

≤10

允许泄漏
量(l/h)

ZZCP / ZZVP

10-4×阀额定容量(Ⅳ级)

ZZCN

5×10-3×阀额定容量(Ⅱ级)

注:1. ZZCP/ZZVP公称压力为0.1MPa,ZZCN为1.0MPa
        2. ZZCN差压调节范围为36~4488~100kPa


声明:本文中所有文字、数据、图片均只适用于参考,自力式差压调节阀性能参数、结构尺寸参数、自力式差压调节阀价格等详情,请联系我们获取,电话:021-69898665!
