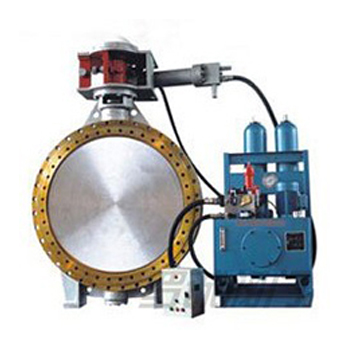

液动蝶阀

阀门型号:KD7B43X,KD7B45H

通径规格:DN400~3000mm

结构形式:直通式

阀体材质:WCB

公称压力:PN0.6~1.6MPa

适用温度:≤425℃

应用范围:水系统、石油、化工、制药、化肥、电力行业等各种工况上

【液动蝶阀用途】

KD7B43X、KD7B45H保压型液控蝶阀;KD7S43X、KD7S45H锁定性液控蝶阀;KD7Q43X、KD7Q45H全液控液控蝶阀适用于介质为水的泵出口管路上,作为闭路和止回阀,用来避免和减少管路系统中介质的倒流及产生过大的水锤,以保护管路系统。

【液动蝶阀特点】

1、本蝶阀靠液压驱动开启,靠重锤势能关闭。

2、安装后,可代替闸阀(蝶阀)和止回阀两台阀门,且流阻系数小,因此该阀门为节能型产品。

3、关闭时,分快、慢关两阶段关闭,前阶段为快关段,后阶段为慢关段,根据工况不同,可调节快慢关时间及角度、液压系统。

4、设有开阀自动保压和自动复位功能,具有开阀双保险,电气控制可根据用户需要实行普通控制与PLC控制,实现泵阀联动,并可实现就地远控及与计算机联控。

【液动蝶阀执行标准】

设计规范: GB/T 12238 API609 JB/T8527

结构长度: GB/T 12221 API609 ASME B16.34

法兰连接: GB/T 9113 API609 ASME B16.5 ISO5752

试验与检验:GB/T 13927 API598

【液动蝶阀性能参数】

口径(mm)DN≤10001000-20002100-3000≥3000
开阀时间S (可调)10-6020-9030-12040-150
开阀角度90°
关阀角度 (可调)快关50°-70°
缓冲10°
慢关10°-30°
泄漏量软密封无可见泄漏
金属密封≤0.1DN

【结构图和主要外形尺寸】

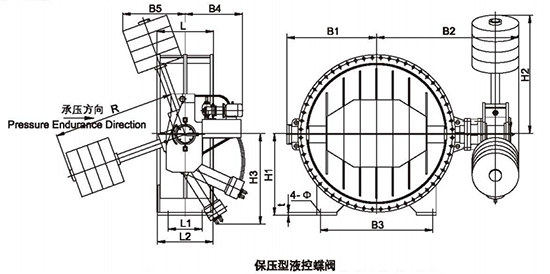

保压型液控蝶阀结构示意图

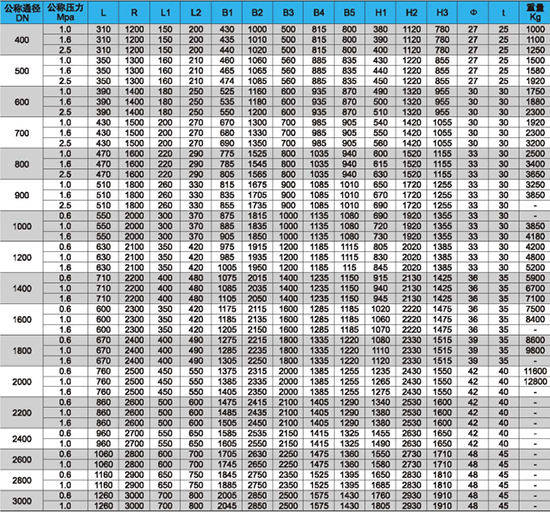

保压型液控蝶阀外形尺寸

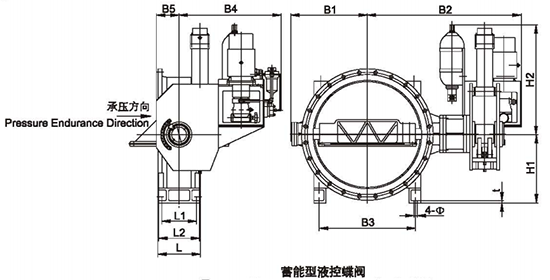

蓄能型液控蝶阀结构图

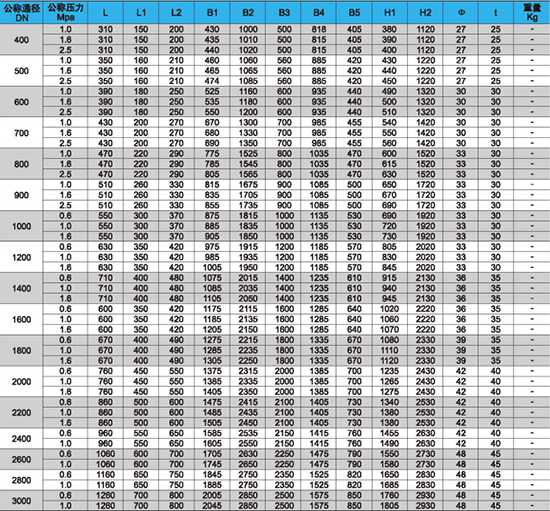

蓄能型液控蝶阀外形尺寸

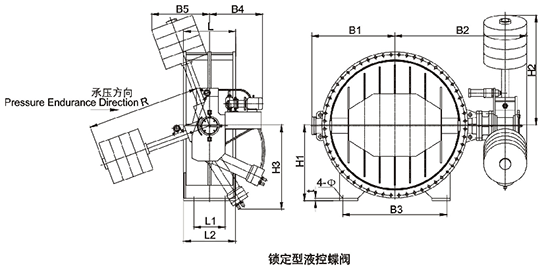

锁定型液控蝶阀结构图



声明:本文中所有文字、数据、图片均只适用于参考,液动蝶阀性能参数、结构尺寸参数、液动蝶阀价格等详情,请联系我们获取,电话:021-69898665!
