气动软密封蝶阀

阀门型号：D671X，D641X，D671F46，D641F46

通径规格：DN50～DN1200

结构形式：中线型（对夹式，法兰）

阀体材质：球墨铸铁、铸钢WCB、不锈钢304、316

公称压力：PN6、PN10、PN16

适用温度：-40℃～150℃

应用范围：水、气体、油品、腐蚀性介质等

气动软密封蝶阀概述：

气动软密封蝶阀是一种防腐蚀性和密封性较好的中线型蝶阀，一般分为法兰或对夹式连接，可用于含有腐蚀性介质及泄露量要求较高的常温常压场合。气动软密封蝶阀采用密封结构，密封材料有橡胶、聚四氟乙烯等，泄露量可达到零泄露。由于结构特征的限制，气动软密封蝶阀不适用于高温、高压及抗磨损等行业，只适合在常温环境和低压、中压等场所做开关切断和调节流量使用。

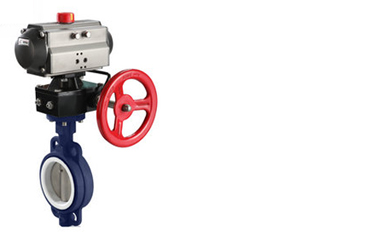

气动对夹式软密封蝶阀

气动软密封蝶阀参数说明：

公称通径	DN50～DN1200(mm)
压力等级	PN1.0、1.6、2.5MPa
连接方式	对夹或法兰连接
阀芯形式	碟板式
驱动方式	气源驱动,压缩空气5～7bar(可带手轮)
动作范围	0～90°
密封材质	各种橡胶、聚四氟乙烯
工作场合	各种腐蚀性介质等(常温常压、低温低压场合)
附件选项	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
控制方式	开关两位控制,气开、气关式、弹簧复位、智能调节型(4～20mA模拟量信号)

气动软密封蝶阀优点：

1、结构简洁，流阻系数小，流量特性趋于直线，不会滞留杂物。

2、蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。

3、分为气动对夹式软密封蝶阀和气动法兰软密封蝶阀，满足不同管道。

4、密封件可以更换，密封性能可靠达到双向密封零泄漏。

5、密封材料耐老化、耐腐蚀，使用寿命长。

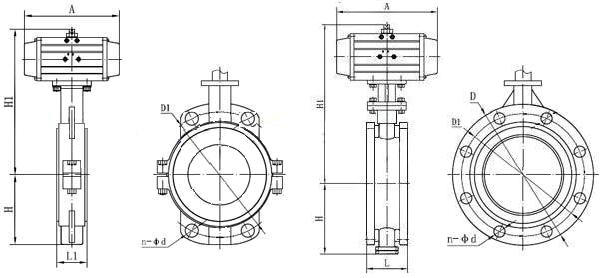

气动对夹式软密封蝶阀结构气动法兰软密封蝶阀结构

气动软密封蝶阀密封材料：

材料品种	氯丁橡胶	丁腈橡胶	乙丙橡胶	聚四氟乙烯	硅橡胶	氟橡胶
代号	×或 0rJ	XA或orJA	XB或orJB	xC、JC或0rF	XD或orJD	× E或orJE
耐*高温度	82℃	93℃	150℃	232℃	250℃	204℃
耐*低温度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃
适用工作温度	≤65℃	≤80℃	≤120℃	≤200℃	≤200℃	≤180℃

气动软密封蝶阀和气动硬密封蝶阀的区别：

1、软密封蝶阀多为中线型，硬密封多为单偏心、双偏心、三偏心蝶阀结构。

2、软密封用于常温环境。硬密封可用于低温、常温、高温等环境。

3、软密封使用于低压-常压，硬密封还可以使用于中高压。

4、软密封和三偏心硬密封蝶阀密封性能比较好，三偏心蝶阀在高压高温环境下可以保持良好的密封。

5、软密封蝶阀的优点是密封性能好，缺点是容易老化、磨损、使用寿命短。

6、硬密封蝶阀使用寿命长，但是密封性相对比软密封差。

声明：本文中所有文字、数据、图片均只适用于参考，气动软密封蝶阀性能参数、结构尺寸参数、气动软密封蝶阀价格等详情，请联系我们获取，电话：021-69898665!
