气动三片式球阀

阀门型号：Q611F，Q611H

通径规格：DN15～DN100

结构形式：浮动直通式

阀体材质：不锈钢304、不锈钢316、不锈钢316L

公称压力：PN10、PN16、PN25、PN40、PN64

适用温度：-40～425℃

应用范围：蒸汽、气体、液体、油品、腐蚀性介质

气动三片式球阀简介：

气动三片式球阀是由三片式球阀与气动执行器连接组成，采用三段式结构，由左右两片阀体与中间阀体组成，再用螺栓连接成一体，具有拆装简单维修方便等优点。气动三片式球阀根据作用形式分为双作用和单作用，单作用形式具有弹簧复位功能，可在遇到故障或没有气源时，自动归位到开启或关闭的状态。气动三片式球阀通过压缩空气为动力源，带动阀芯做0-90度的来回转动，即可实现对阀门的开关动作，在各个行业得到广泛应用，是常见的控制阀门。

气动三片式球阀优点：

1，采用三段式阀体，螺纹连接，结构紧凑，重量轻，从高真空至高压力都可应用。
2，外形小巧，节约安装空间，特别适用于机械体积小空间狭窄的工况当中。
3，螺纹三片式气动球阀密封可靠，使用寿命长，开关动作迅速，检修起来方便，易拆装。

气动三片式球阀零件材料：

左右：阀体 WCB、CF8、CF8M、CF3M

阀座：PEFE、PPL、304、316

球体：WCB、CF8、CF8M、CF3M

密封圈：聚四氟乙烯、金属硬密封

中阀体：WCB、CF8、CF8M、CF3M

阀杆：2Cr13304、316、316L

填料压盖：WCB、CF8、CF8M、CF3M

可选附件：限位开关、定位器、电磁阀、减压阀

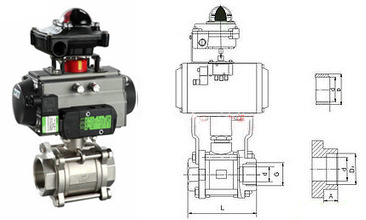

气动三片式球阀结构图

气动三片式球阀技术参数：

公称通径	DN15～DN100(mm)
公称压力	PN1.0、1.6、2.5、4.0、6.4MPa
连接方式	内螺纹
气源驱动	压缩空气4-6bar(可带手轮)
温度范围	软密封:-30～180℃；硬密封:-40～425℃
阀体结构	三片式球阀（开度可选）
密封材料	聚四氟乙烯（F）、对位聚苯（PPL）、金属硬密封（H）
适用介质	气体、液体、油类、腐蚀性介质等
阀体材质	开关模式（开关两位控制），调节型（4-20mA信号）

三片式球阀与一片式、二片式的区别：

一片式球阀是一体式的，由一个塞头将球体固定，属于整体式的阀体,常用于小尺寸的阀门。

二片式球阀为两部分组成，由两片阀体夹住球体固定的，维修相对复杂，中间的螺丝松紧度很关键，关系到是否泄露的可能。

三片式球阀由左右两片阀体与中间阀体组成，再由两边带颈法兰夹住，其压力比其他两种球阀承受的压力要高些。

一般情况下内丝球阀多用一片式或三片式，而三片式球阀一般多为精铸阀门，二片式多用于法兰阀门。

声明：本文中所有文字、数据、图片均只适用于参考，气动三片式球阀性能参数、结构尺寸参数、气动三片式球阀价格等详情，请联系我们获取，电话：021-69898665!
