• 气动薄膜低温调节阀
气动薄膜低温调节阀

阀门型号:DWZJHP

通径规格:DN20~DN250mm

结构形式:单座式、套筒式

阀体材质:铸钢(WCB)、不锈钢(304、316、316L)

公称压力:PN16、PN40、PN64

适用温度:-40~-196℃,超低温可达-250℃

应用范围:低温气体、流体(如液氧、液氩等)

气动低温调节阀概述:
气动薄膜低温调节阀适用于介质温度-40℃~ -196℃(如液氧、液氮等)的低温、深冷场合,主要由多弹簧气动薄膜执行器与带长颈接管的阀体组成,采用长颈型上阀盖的作用,使填料处于常温下工作,并减少外界热能传入,为减少传递,长颈一般采用薄壁结构,具有良好的耐低温性,特别用于******控低温气体、流体(如液氧、液氩等)的工艺参数保持在给定值。

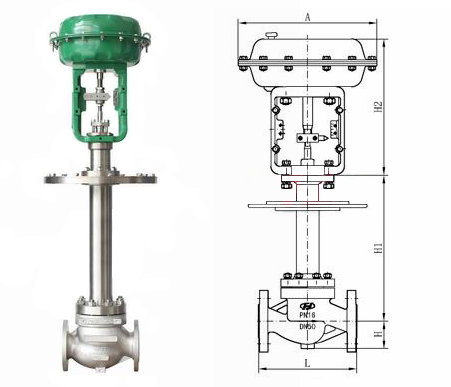

气动低温调节阀结构图
气动低温调节阀特点:
气动低温调节阀由于使用的场所属于相对严酷的工况,对零件的加工进行严格的质量控制,经特殊的低温处理,以保证阀门在低温工况时不脆裂,经得起低温介质冲击,被广泛用于冶金、空分、制氧、石油、化工等低温、深冷场合。
气动低温调节阀参数:
阀体
形      式直通铸造球型阀
公称通径20、25、32、40、50、65、80、100、125、150、200、250mm
公称压力PN16、40、64bar
法兰标准JB/T79.1-94、792-94等
材      料铸钢、不锈钢等
上  阀  盖低温型:-60--196℃  超低温型:-250℃
阀盖形式螺栓压紧式
填      料V型聚四氟乙烯填料、V型柔性石墨填料
结构形式加长杆

阀内组件
阀芯型式单座式、套筒式
流量特性等百分比特性和线性特性
材      料不锈钢、不锈钢堆司太莱合金、钛和耐腐蚀台金等。
气动低温调节阀执行器:
执行机构
型      式ZHA/B多弹簧薄膜执行机构
型      号ZHA/B-22ZHA/B-23ZHA/B-34ZHA/B-45ZHA/B-56
有效面积cm23503505609001400
行程mm10、16254040、60100
弹簧范围KPa20-100(标准)、20-60、60-100、40-200、80-240
膜片材料丁晴橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力140-400KPa
气源接口RCl/4"
环境温度-30-70℃

阀作用形式
气关式(B)- 失气时阀位开(FO);气开式(K)一失气时阀位关(FC)

附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等


声明:本文中所有文字、数据、图片均只适用于参考,气动薄膜低温调节阀性能参数、结构尺寸参数、气动薄膜低温调节阀价格等详情,请联系我们获取,电话:021-69898665!
