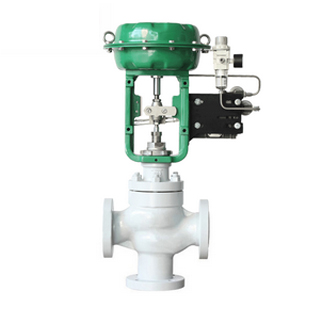

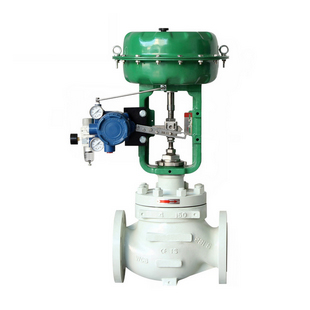

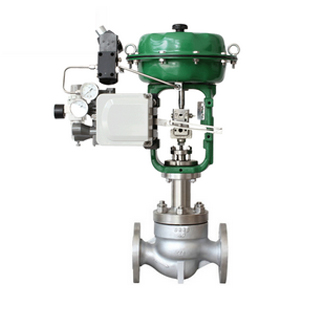

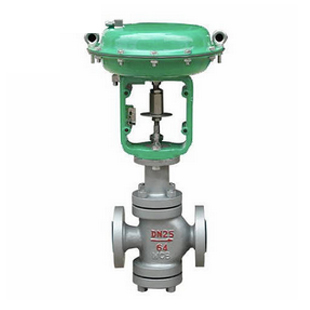

气动薄膜三通调节阀概述：

ZJHQ、X气动薄膜三通调节阀是针对三通控制而研制的专用调节阀，有合流和分流两种结构形式，阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向，具有调节精度高，动作稳定可靠等优点。气动薄膜三通调节阀合流型主要用于将两种流体混合成第三种流体，分流型主要用于将一股流体分成两股流体，可代替两台互为开关的单、座调节阀，用于液体、气体、蒸汽等介质的调节与控制。

气动薄膜三通调节阀特点：

气动薄膜三通调节阀应用于比例调节或旁路调节，尤其适用于石油工业热交换器的流体温度控制系统的调节，公称通径和压差较小时，合流阀可用于分流场合，但公称通径大于80mm和压差较大的分流场合，不能互换使用。
气动薄膜三通调节阀参数：

阀体
形      式	直通单座铸造球型阀
公称通径	20、25、32、40、50、65、80、100、125、150、200mm
公称压力	PN16、40、64bar
法兰标准	JB/T79.1-94、792-94等
材      料	铸钢( ZG230450)、铸不锈钢（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等
上  阀  盖	标准型：-17-230℃  散热型：230-450℃  低温型：-60--196℃  波纹管密封型：-40-350℃
阀盖形式	螺栓压紧式
填      料	V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料
结构形式	直通铸造三通阀

阀内组件
阀芯型式	单座柱塞型阀芯
流量特性	等百分比特性和线性特性
材      料	不锈钢、不锈钢堆司太莱合金、钛和耐腐蚀台金等

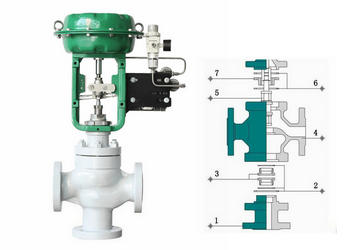

气动三通调节阀原理：

分流阀

合流阀

气动三调节阀阀体为三通结构，即一进两出（分流型），两进一出（合流型），其中三通合流调节阀用于将两种流体混合成第三种流体，或两种不同温度的同种流体，混合成同一温度流体。而三通分流阀则是将一种流体分成两路流体。

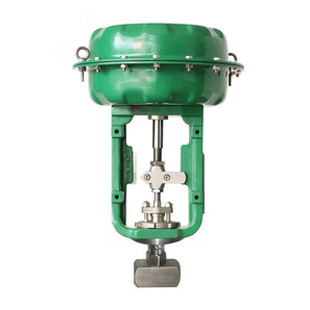

气动三通调节阀执行机构：

执行机构
型      式	ZHA/B多弹簧薄膜执行机构
型      号	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
有效面积cm2	350	350	560	900	1400
行程mm	10、16	25	40	40、60	100
弹簧范围KPa	20-100（标准）、20-60、60-100、40-200、80-240
膜片材料	丁晴橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力	140-400KPa
气源接口	RCl/4"
环境温度	-30-70℃

阀作用形式

气关式（B）- 失气时阀位开（FO）；气开式(K)一失气时阀位关(FC)

附件

定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
