• 气动薄膜单座调节阀
气动薄膜单座调节阀

阀门型号:ZJHP

通径规格:DN20~DN200mm

结构形式:单座柱塞型

阀体材质:铸钢(WCB)、不锈钢(304、316、316L)

公称压力:PN16、PN40、PN64

适用温度:-17℃-450℃(具体见产品详情)

应用范围:气体、液体、蒸汽等介质

气动薄膜单座调节阀概述:
ZJHP气动薄膜单座调节阀特别适用于允许泄露量小、阀前后压差不大及有一定粘度和含少量纤维介质的场合,主要由气动多弹簧薄膜执行机构和低流阻单座阀组成。ZJHP气动薄膜单座调节阀是一种顶导向单阀座调节阀,结构简单、密封性能好、流量大、使用可靠,有效而足够的顶部导向系统,克服小开度时的震动,在广泛应用中取得较高的控制效果。

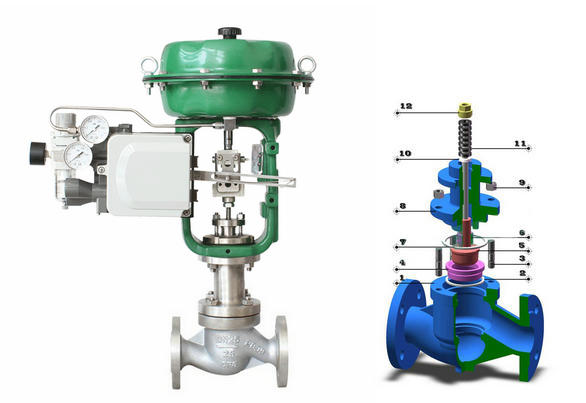

气动薄膜单座调节阀结构图
气动薄膜单座调节阀原理:
气动薄膜单座调节阀采用多弹簧执行机构,高度低、重量轻、装备简便,配以阀门定位器,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。流道呈S流线型、动作灵敏、压降损失小、阀容量大、流量特性******,可用于苛刻的工作条件。
气动薄膜单座调节阀参数:
阀体
形      式直通单座铸造球型阀

公称通径20、25、32、40、50、65、80、100、125、150、200mm

公称压力PN16、40、64bar

法兰标准JB/T79.1-94、792-94等

材      料铸钢( ZG230450)、铸不锈钢(ZGICr18Ni9Ti、ZGICr18Ni12M02Ti)等

上  阀  盖标准型:-17-230℃  散热型:230-450℃  低温型:-60--196℃  波纹管密封型:-40-350℃

阀盖形式螺栓压紧式

填      料V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料

结构形式单座柱塞型


阀内组件
阀芯型式单座柱塞型阀芯

流量特性等百分比特性和线性特性

材      料不锈钢、不锈钢堆司太莱合金、钛和耐腐蚀台金等。


气动薄膜单座调节阀执行机构:

执行机构
型      式多弹簧薄膜执行机构

型      号ZHA/B-22ZHA/B-23ZHA/B-34ZHA/B-45ZHA/B-56

有效面积cm23503505609001400

行程mm10、16254040、60100

弹簧范围KPa20-100(标准)、20-60、60-100、40-200、80-240

膜片材料丁晴橡胶夹尼龙布、乙丙橡胶夹尼龙布

供气压力140-400KPa

气源接口RCl/4"

环境温度-30-70℃

气动薄膜单座调节阀作用形式:
阀作用形式
气关式(B)- 失气时阀位开(FO);气开式(K)一失气时阀位关(FC)


附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等


声明:本文中所有文字、数据、图片均只适用于参考,气动薄膜单座调节阀性能参数、结构尺寸参数、气动薄膜单座调节阀价格等详情,请联系我们获取,电话:021-69898665!
