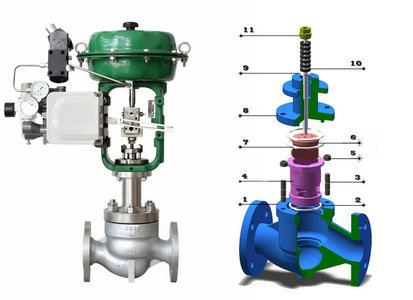

气动薄膜套筒调节阀

阀门型号：ZJHM

通径规格：DN25～DN300mm

结构形式：压力平衡式阀芯

阀体材质：铸钢（WCB）、不锈钢（304、316、316L）

公称压力：PN16、PN40、PN64

适用温度：-17℃-450℃（具体见产品详情）

应用范围：石油、化工、电力、冶金等工业

气动薄膜套筒调节阀概述：
ZJHM气动薄膜套筒调节阀是一种高性能、大容量调节阀产品，采用套筒导向，导向面积大，稳定性好，可以快速在线更换阀内件，维修效率高，节约人力和时间。气动薄膜套筒调节阀因其稳定性好、维护简单而广泛应用，压力平衡式阀芯，消除了阀瓣上的大部分静态不平衡力，并有一定的阻尼作用，可以减小流体流动引发的振动，特别适用于泄露量要求不高、阀前后压差较大的场合！

气动薄膜套筒调节阀特点：

1、采用平衡型阀芯，不平衡力小，允许压差大，操作稳定。

2、阀芯导向面大，可改善由涡流和冲击引起的振荡，并减少损坏。

3、比普通单双座调节阀噪声降低10dB左右。

4、结构简单，装拆维修方便。

气动薄膜套筒调节阀原理：

气动薄膜套筒调节阀是自动化控制系统中仪表的重要执行单元，采用电-气阀门定位器，以电信号和压缩空气为动力，接受控制系统输入的（0-10mA DC或4-20mA DC）电流信号，由调节器将压缩空气，转换成气源压力信号输入输出，从而改变阀门开度位移，达到对管路流体介质流量、压力、温度、液位等工艺参数**调节控制！

气动薄膜套筒调节阀参数：

阀体
形式	直通铸造球型阀
公称通径	25. 32. 40. 50. 65. 80. 100. 125. 150. 200. 250. 300mm
公称压力	PN16、40、64bar
法兰标准	JB/T79.1-94、79.2-94等
材料	铸钢( ZG230450)、不锈钢（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等
上阀盖	标准型：-17-230℃ 散热型：230-450℃ 低温型：-60--196℃ 波纹管密封型：-40-350℃
阀盖形式	螺栓压紧式
填料	V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料
结构形式	套筒式

阀内组件
阀芯型式	压力平衡式阀芯
流量特性	等百分比特性和线性特性
材料	不锈钢、不锈钢堆司太莱合金、钛和耐腐蚀台金等。

气动薄膜套筒调节阀执行器：

执行机构
型式	ZHA/B多弹簧薄膜执行机构
型号	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
有效面积cm2	350	350	560	900	1400
行程mm	10、16	25	40	40、60	100
弹簧范围KPa	20-100（标准）、20-60、60-100、40-200、80-240
膜片材料	丁晴橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力	140-400KPa
气源接口	RC1/4"
环境温度	-30-70℃

阀作用形式

气关式（B）- 失气时阀位开（FO）；气开式(K)一失气时阀位关(FC)

附件

定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

声明：本文中所有文字、数据、图片均只适用于参考，气动薄膜套筒调节阀性能参数、结构尺寸参数、气动薄膜套筒调节阀价格等详情，请联系我们获取，电话：021-69898665!

关键字：

上一产品：气动薄膜小流量调节阀

下一产品：气动薄膜双座调节阀
